焦化廠推焦車除塵系統無線方案

編輯：XK

文案：楊輝

聲明：本方案是以現場實地應用為基礎所寫的原創方案，未經允許請勿用作其他商業轉載使用。

一、企業背景

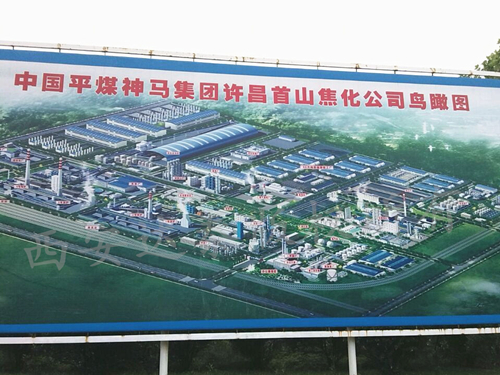

中國平煤神馬集團許昌首山焦化有限公司是由平煤集團、中電投集團、臥虎山焦化合資建設，年產全于焦炭100萬噸，配有電廠、化工廠、洗煤廠，公司現有資產15億元，年銷焦20億元。中國平煤神馬集團是我國品種全的煉焦煤、動力煤生產基地和亞洲的尼龍化工產品生產基地。產業遍布河南、湖北、江蘇、上海、陜西等9個省區，產品遠銷30多個國家和地區，與40多家世界500強企業及跨國集團建立了戰略合作關系。旗下?lián)碛衅矫汗煞莺蜕耨R股份兩家上市公司，居2010中國企業500強第75位。

西安達泰電子有限責任公司 DTD110H 無線通訊實例 焦化廠無線通訊 推焦車無線 除塵系統無線控制

二、推焦車無線控制地面除塵風機

1. 需求描述

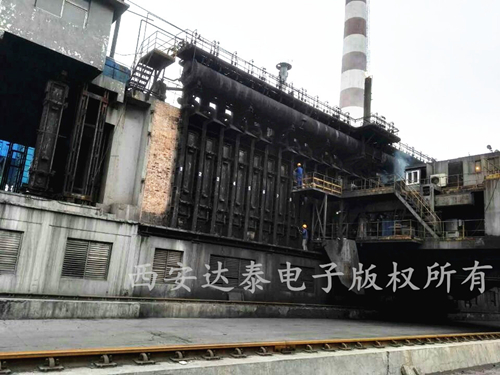

中國平煤神馬集團許昌首山焦化有限公司現場有兩臺移動工作的推焦車，每臺推焦車各裝有一個旋轉按鈕，需要通過無線遠程控制地面除塵風機高速和低速運轉。推焦車與地面除塵風機的距離約500米。推焦車上的信號同時也會通過西門子S7-300 PLC上傳到監控中心的組態軟件上。監控室組態軟件時時監測每臺推焦車控制風機除塵狀態。

西安達泰電子有限責任公司 DTD110H 無線通訊實例 焦化廠無線通訊 推焦車無線 除塵系統無線控制

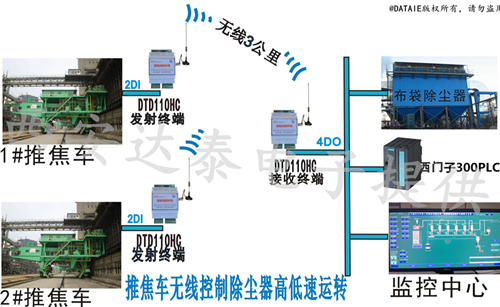

2. 【西安達泰提供】無線解決方案

然而通過西安達泰研發制造的開關量無線測控終端--DTD110HC就可以簡單實現該功能。

給每臺推焦車安裝一塊兩路無線開關量輸入終端（發射端），把旋轉按鈕的高速和低速信號線接入到無線終端的輸入端。無線開關量輸出終端（接收端）安裝在可控制地面除塵風機動作的西門子S7-300 PLC上。這樣就可以實現在推焦車上無線控制除塵風機的高低速運轉并且同時在監控中心監測推焦車的工作狀態。

西安達泰電子有限責任公司 DTD110H 無線通訊實例 焦化廠無線通訊 推焦車無線 除塵系統無線控制

三、使用無線的好處

1. 縮短項目完成時間，不需布線

2. 沒有運行費用

3. 方便維護，3-5年無需維護設備

4. 無需編程，通電即用

5. 通訊可靠，15年工業現場無線通訊經驗

6. 極大地減少了操作流程和安全隱患，提高了效率

西安達泰電子有限責任公司 DTD110H 無線通訊實例 焦化廠無線通訊 推焦車無線 除塵系統無線控制

四、焦化廠用戶應用案例

◆ 山東石橫特鋼控股集團有限公司，推焦車控制除塵風機 2015年實施

◆ 平煤神馬集團許昌首山焦化廠，推焦車控制除塵風機 2016年實施

◆ 新疆昌吉天翼焦化廠，電機遠程控制 2015年實施

◆ 山東省淄博市傅山焦化廠，調節器閥門控制 2014實施

◆ 河北邯鄲鋼鐵焦化廠，天車和地面的控制室之間 2012實施

◆ 重慶鋼鐵焦化廠，攔焦車和加煤車除塵，500米，2017年

◆ 內蒙古黃河工貿集團千里山煤焦化廠,推焦車控制除塵風機，300米，2017年

◆ 金牛天鐵煤焦化有限公司，地面攔焦車和DCS之間的無線通訊，300米，2017年

◆ 九江焦化廠，推焦車除塵信號，300米，2018

◆ 江西金屬焦化， 8路開關量無線傳輸，距離500米，2018

◆ 太原潤民環保，焦化廠PLC之間485無線通訊，2018

◆ 山西呂梁鐵廠，鐵廠鑄造車間里用，控制室16DI接收端1DO，2018

◆ 唐山國義焦化廠，4臺車子控制風機高低速運轉與閥門開與關，200米 ，2018

◆ 唐山達豐焦化，推焦車和地面除塵系統無線通訊，2018

◆ 濰坊焦化廠，推焦車、裝煤車、倒煙車互鎖，300米，2018

◆ 河北嘉勝豪環保設備有限公司，2個攬焦車與控制室，300米，2018

◆ 長治市南村煤化，多路開關信號無線傳輸，500米，2018

◆ 泊頭市大華環保工程有限公司，焦化廠推焦車控制除塵風機，300米，2018

◆ 江蘇沂州煤焦化有限公司，焦化廠環境監測，將采集信號無線傳輸電腦，1公里，2018

◆ 武漢華柏環?？萍迹?焦化廠6個車子開關信號傳輸控制室，400米，2018

◆ 神華內蒙古煤焦化西來峰焦化廠，PLC和4個移動閥門之間互鎖，2018

◆ 唐山中潤焦化廠，推焦車攔焦車互鎖，200米,2018
